[kratica stranice: http://fzzo.org/f/495105 ←permalink]

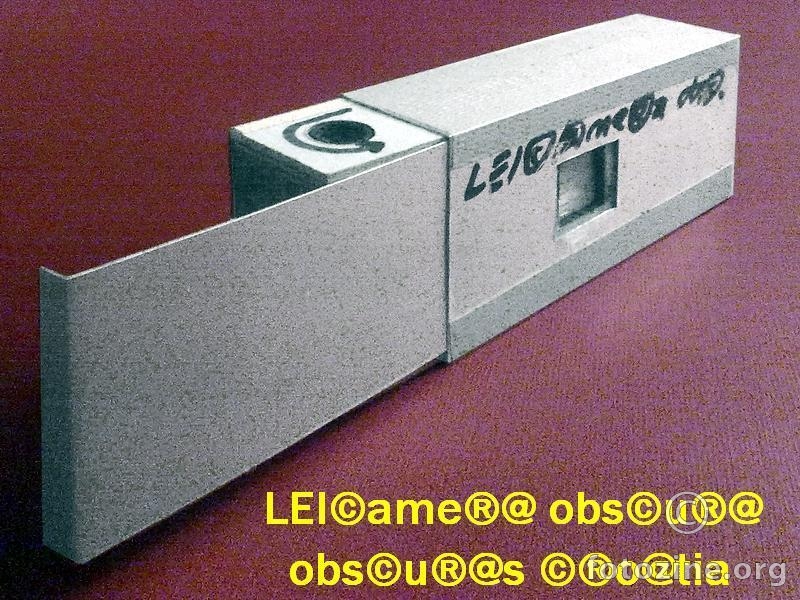

To je prva kamera opskura koju sam konstruirao za LEICA film. O konstrukciji (na poznatom principu - leica film iz kazete u kazetu) počeo sam ozbiljnije razmišljati koncem prošle godine, a tijekom zimskog raspusta ove godine realizirao sam i taj projekt.
obscuras
[24. 01. 2012.]

NACRT KAMERE, sve su dimenzije određene veličinama kazete za LEICA film

TNB

oggy.30
[24. 01. 2012.]

:)))

obscuras
[24. 01. 2012.]

RASTVORENA LEI©ame®@ obs©u®@

leicameraotvorena

maratonac
[25. 01. 2012.]

*****

sanda
[25. 01. 2012.]

sa zastitnim znakom - elegancijom leice :). cuo si da nam se otvaraju nova trzista pa pocinjes proizvodnju? ;)

obscuras
[29. 01. 2012.]

Pixelome3jska izmera promjera objektiva (rupe) LEI©ame®@ obs©u®@

pixelome3jskaizmjerapromjerarupe

obscuras
[29. 01. 2012.]

Danas sam konačno kompletirao najvažnije podatke o kameri:

ime: LEI©ame®@ obs©u®@

(kamera opskura namijenjena snimanju na LEICA film)

dimenzije: 141/56/32.4mm

fokus (udaljenost rupice objektiva od filma): f=22,4mm

promjer objektiva-rupice: ø=0,228mm

promjer stožaste osnove objektiva-rupice: Ø=1,445mm

debljina lima u ukojem je izbušen objektiv-rupica: d=0,24mm

unutrašnji kut propuštanja svjetla objektiva-rupice: fob.=140°

površina filma na koju se snima: format 84,6/34mm

Horozintalni kut snimanja: fHor.= 124,19°

Vertikalni kut snimanja: fVer.= 74,39°

Diagonalni kut snimanja: fDiag.= 127,67°

Analogna razlučivost snimki: R.an.=40157

Konstanta za izmjere sa SONYW7 na 100ASA program: 2850

fago
[02. 02. 2012.]

Ivice bog.

Kazi mi molim te da li ti je konus koji je napravlen u aluminiju okrenut prema filmu ili prema vani

Pozdrav

obscuras
[03. 02. 2012.]

Konus objektiva uvijek stavljam na nutarnju stranu kamere.

obscuras
[04. 02. 2012.]

Ova kamera je od 2. veljače 2012. u 18:00 u trajnom vlasništvu esperanze, fotozinerice br.6351, Nadice Eichhorn. Hvala esperanzi što me nagovorila da joj konstruiram ovu kamericu.

obscuras
[06. 03. 2012.]

Česta pitanja koje postavljaju pinholičarke i pinholičari su:

Zašto rupica-objektiv treba biti stožastog (ljevkastog ) oblika, a ne valjkastog (cilindričnog)?

Ako je rupica-objektiv stožastog (ljevkastog ) oblika, treba li lijevak biti sa nutarnje ili sa vanske strane kamere?

Sljedećom ilustracijom i tekstom odgovaram na ova pitanja.

Naime kada se rupica-objektiv buši svrdlom ili laserom, tada ima valjkasti (cilindrični) oblik. Kao kratka cijev, ima jednaku širinu sa vanjske i unutarnje strane. Kod takvog oblika najjače zračenje svjetla je duž osi rupe, a obodno je zračenje sve manje, pa su snimke takvom rupicom-objetivom prema rubovima sve tamnije (manje osvijetljene), a ponekad rubovi i uglovi slike ostanu i potpuno neosvijetljeni. Obično se kaže da takav objektiv-rupica daje jako vinjetiranu sliku.

Kada se pak rupica-objektiv izrezuja skalpelom (što je moja praksa), tada ona ima stožasti (ljevkasti) oblik. Objektiv-rupica izgleda kao krnji stožac sa malom (nazivnom) širinon na vanjskoj i i velikom širinom sa unutarnje strane kamere. Kod takvog oblika zračenje svjetla u kameri se širi u svim smjerovima od osi rupe, pa je moguće ravnomjernije osvijetljavanje na snimkama veće površine. Snimanje takvom rupicom-objetivom daje prema rubovima slike samo blago zatamnjenje (manje osvijetljene) tek toliko koliko svjetlo slabi na svom putu od ulaza i kameru do filma (obrnuto proporcionalno kvadratu pređenog puta) pa takav objektiv-rupica stvara veoma blago vinjetiranu sliku.

Iz ovih odgovora, a i iz same slike u prilogu, može se zaključiti da je bolje ako je širi dio lijevkastog objektiva-rupice na unutarnjoj strani kamere opskure, a uži (nazivni otvor) na vanjskoj strani.

svjetlomlaz

agni
[27. 04. 2012.]

ovo je kao kada u petnaestoj godini života čitaš Stepskog vuka /H.H./ pa ne kužiš, al njušiš - i kažeš : genijalno ! Tako i sada gledajuć ti radove mogu jedino izustiti : genijalno ! Pratila sam te cestom,putanjom , a i na stranici Panoramio- u svakom slučaju prelazi sve moje limite - al s toga izaziva na promatranje!!!!

obscuras
[25. 03. 2016.]

Budući da je imageshack ugasio linkove na kojima su bile slike što ih opisuju prethodni postovi, evo (za nadomjestak prve 3 ugasle slike) jedne dopunske slike. Za 4. ugaslu sliku trebam još malo prekopati baze starih podataka.

leicam1

(preporučam pogledati u punoj veličini)

obscuras
[25. 03. 2016.]

Evo još jedne ilustracije (kojoj je image shack ugasio link), koja daje slikovni odgovor na pitanja:

Zašto rupica-objektiv treba biti stožastog (ljevkastog ) oblika, a ne valjkastog (cilindričnog)?

Ako je rupica-objektiv stožastog (ljevkastog ) oblika, treba li lijevak biti sa nutarnje ili sa vanske strane kamere?

(preporučam otvoriti i pogledati u punoj veličini).

pinholeshape
